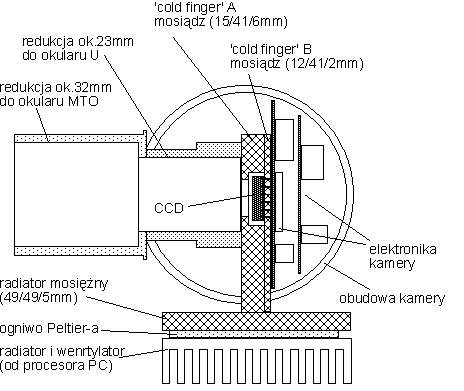

Rys.3 .

Rysunek opisujący budowę kamery CCD po przeróbkach. Ciepło z CCD odbierają dwa mosiężne elementy 'cold finger' A i B. Element B wprowadzony jest pomiędzy płytkę drukowaną a CCD. Zasadniczym elementem chłodzącym jest ogniwo Peltier-a, którego 'gorąca' strona połączona jest z radiatorem od procesora PC
