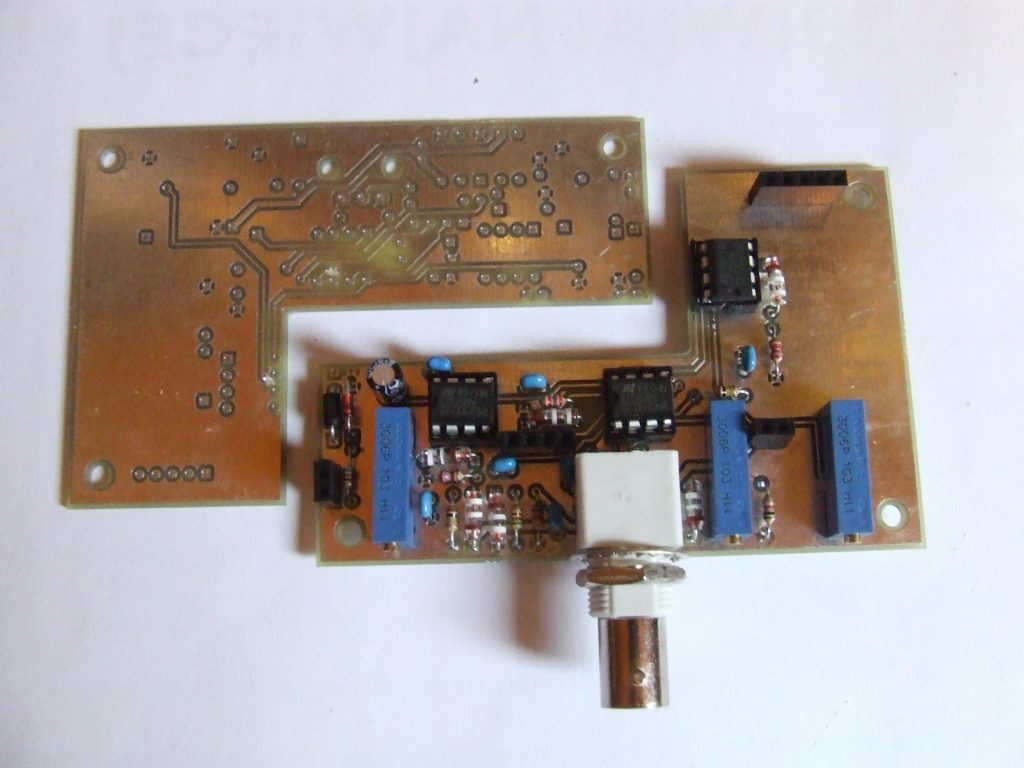

Płytka wykonana jest metodą druku jednostronnego i niestety zawiera niewielkie błędy podłączenia układów scalonych. Oferowana płytka ma te błędy skorygowane oraz zamontowane podstawki pod układy scalone więc pozostaje zmontowanie reszty elementów. Zmontowana przystawka nadaje się wprost do podłączenia do generatora Tiny DDS bis - oczywiście po wgraniu odpowiedniego oprogramowania do procesora generatora Tiny DDS bis lub zamontowaniu oferowanego, zaprogramowanego mikrokontrolera AT MEGA 8. Do każdej płytki lub zmontowanego modułu dołączona jest atrapa na płytę przednią.
Układ przystawki pomiarowej opisany został na forum sp-hm
Oprogramowanie mikrokontrolera do pomiaru wektorowego anten można pobrać z mojej strony.
Generator Tiny DDS bis opisany został dokładniej również na forum sp-hm.

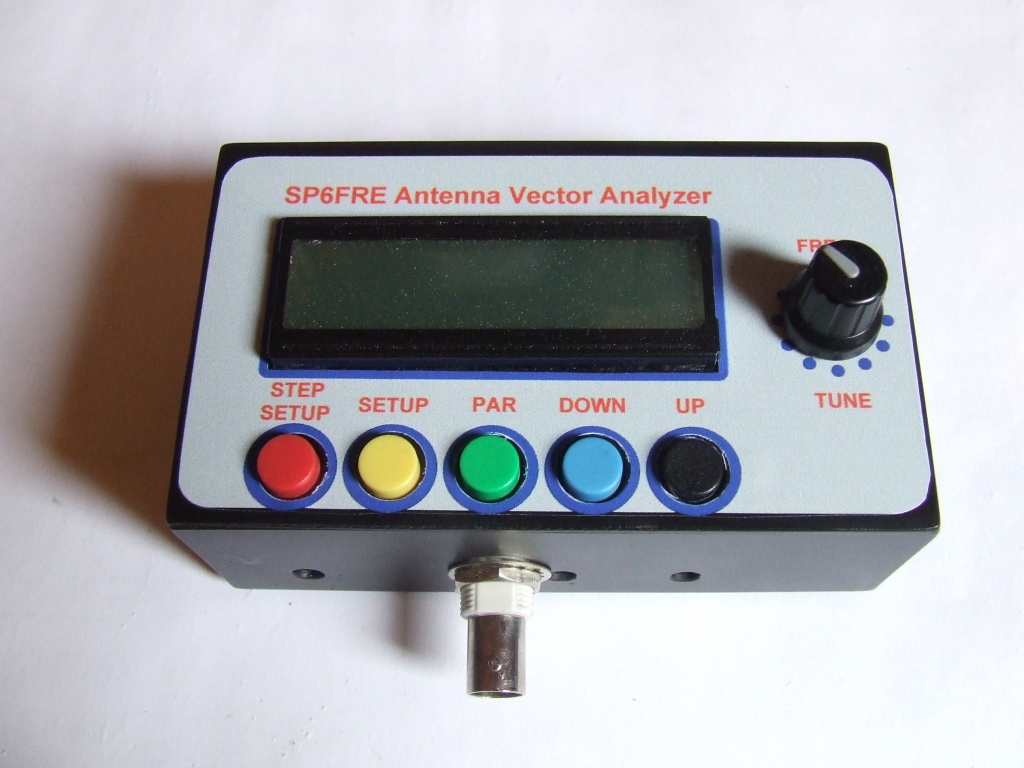

Ostatnie zdjęcie pokazuje miernik w obudowie z zamontowana atrapą. Do ceny za płytkę lub gotowy układ należy doliczyć 8 PLN za przesyłkę.
