Schemat podzielony został umownie na 3 części oznakowane róźnymi kolorami. Kolorem zielonym oznakowana jest część odbiorcza. Sygnał z anteny poprzez wspólny dla nadajnika i odbiornika filtr dolnoprzepustowy filtrowany jest w zespole filtra pasmowego zbudowanego z wykorzystaniem serynych filtrów 7x7 typu 459. Sygnał w.cz., poprzez regulator wzmocnienia na potencjometrze 1k, wzmocniony zostaje we wzmacniaczu aperiodycznym na tranzystorze 2N2222 a następnie wprowadzony do mieszacza na tranzystorze polowym BF245. Na bramkę tego tranzystora doprowadzony jest sygnał z VFO układu Tiny DDS. Wzmocnienie przemiany i szumy zależą nieznacznie od doboru poziomu sygnału VFO stąd w obwodzie znajduje się opornik 10k dobrany dla poziomu sygnału z Tiny DDS. Wprawdzie zależność nie jest bardzo silna ale warto spróbować dobrać tą oporność dla innego poziomu napięcia VFO. Oczywiście, częstotliwość VFO zmienia się w zakresie 3.5-3.8MHz. Sygnał na wyjściu z mieszacza leży w zakresie akustycznym a tranzystor BC557 jest wstępnym wzmacniaczem sygnału m.cz. Poziom sygnału m.cz. regulowany jest za pomocą potencjometru i wzmacniany za pomocą prostego układu scalonego. Najlepszy odbiór zapewniają słuchawki przy możliwie małym poziomie wzmocnienia w.cz.


Część nadawcza to aperiodyczny wzmacniacz dwustopniowy ze stopniem mocy na tranzystorze polowym IRF 510. Ze względu na małą moc wyjściową (około 1W) tranzystor IRF 510 nie został przykręcony do obudowy. Jeśli jednak ktoś zechce to uczynić musi użyć podkładki izolującej. Stopnie wzmacniacza separowane są za pomocą transformatorów szerokopasmowych wykonanych z dwuotworowych rdzeni symetryzatora telewizyjnego a uzwojenia nawijane są na środkowej kolumnie rdzenia. Przed nawinięciem uzwojeń należy usunąć ostre krawędzie otworów w rdzeniu np. za pomocą pilnika. Rdzenie symatryzatora użyte zostały również w odbiorniku oraz dolnoprzepustowym filtrze antenowym. Tranzystor IRF510 ma poziom odcięcia bramki na poziomie ok. 3-4V a jego punkt pracy ustala obwód z diodą zenera 6.8V oraz potencjometr 200k w taki sposób aby przez tranzystor nie płunął jeszcze prąd spoczynkowy. Częścią wspólną układu jest system sterowania przekaźnikiem O/N realizujący dodatkowo kluczowanie obu stopni wzmacniacza nadajnika. Dobierając inne wartości pojemności niż użyte 0.1u w obwodach kluczowania obu tranzystorów można dobrać sygnał CW nadając mu miękkość i "dzwonienie" choć ze względu na absolutną stabilność częstotliwości VFO sygnał nadajnika z definicji jest bez zarzutu.

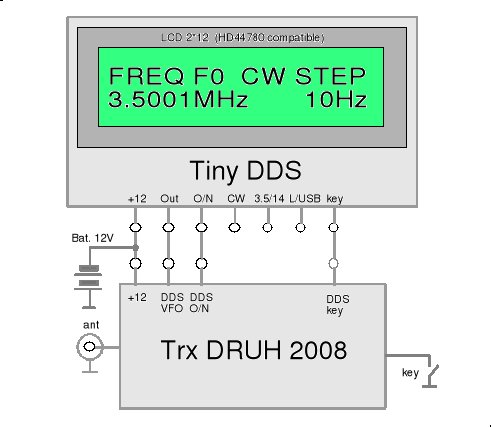

Transceiver połączony został z układem Tiny DDS za pomocą dwóch sygnałów cyfrowych oraz sygnału częstotliwości roboczej tak jak to pokazuje rysunek. Wszystkie połączenia wykonane są z wykorzystaniem rozłączalnych konektorów co umożliwia łatwy montaż i demontaż szczególnie podczas prób i dobierania krytycznych dla działania układu elementów.
