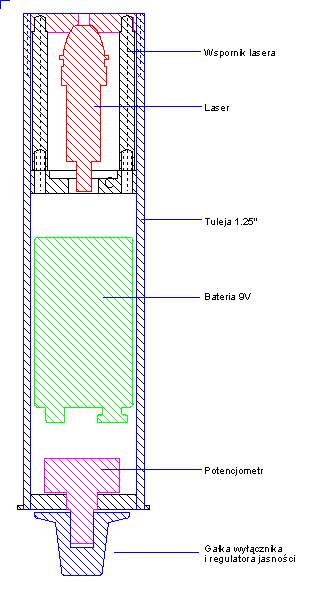

Kolimator laserowy zbudowany został z wykorzystaniem lasera z popularnego breloczka wskaźnikowego. Niestety wymogi dokładności raczej wykluczają 'domową' konstrukcję obudowy kolimatora, która wytoczona jest ze stalowej rury nierdzewnej i ma średnicę zewnętrzną 1.25". Zasadniczo kolimator składa się z obudowy, wspornika z laserem oraz zakrętki z regulatorem natężenia światła lasera.

Obudowa jest obustronnie gwintowana przez co zarówno wspornik lasera jak i regulator natężenia światła lasera stanowią w naturalny sposób zakończenie kolimatora. W obudowie mieści się także bateria zasilająca laser - jest to popularna bateria 9V.

Regulator natężenia oświetlenia lasera to potencjometr z wyłącznikiem oraz prostym regulatorem napięcia takim jak opisany dla szukacza.

Wspornik lasera jest zasadniczym elementem kolimatora i umożliwia ustawienie promienia lasera równolegle do osi fizycznej obudowy kolimatora. Jest to istotne bowiem zastosowane lasery mają spore odchyłki własne promienia lasera w stosunku do osi mechanicznej obudowy lasera. Odchyłka dochodzi do kilku stopni co wymaga stosowania układów regulacyjnych położenia lasera.
