Do wykonania osi wysokości wykorzystane zostaną naturalne składniki montażu a mianowicie boczne rączki wkręcane w czopy tubusa oraz otwory w obudowie.

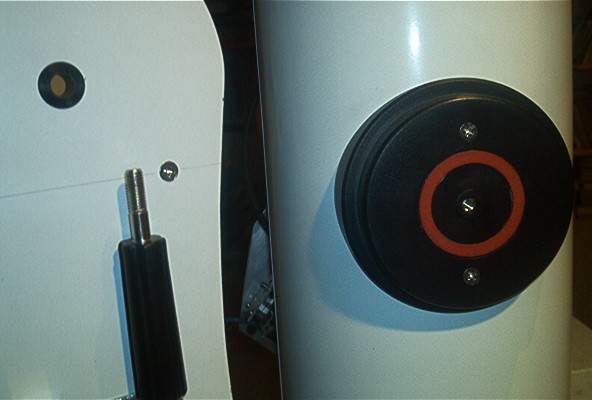

W celu prawidłowego łożyskowania w tej osi należy 'usztywnić' wkręcane do tubusa rączki boczne oraz 'uszczelnić' istniejące łożysko - tuleję zamocowaną we wsporniku bocznym. 'Uszczelnienie' to jest konieczne bowiem średnica wewnętrzna plastykowej tulei wynosi 12mm a średnica gwintowanej rączki bocznej to 10mm. Na zdjęciu widać wszystkie elementy łożyskowania istniejące już w teleskopie a więc otwór z tuleją plastykową we wsporniku bocznym, rączkę boczną osi wysokości i czop tubusa.

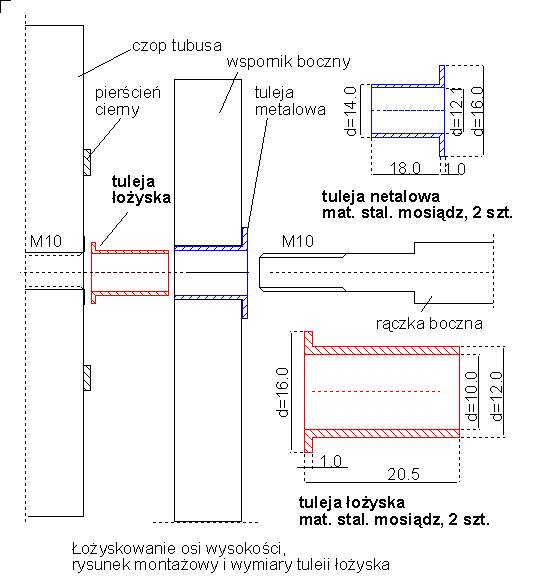

Na rysunku pokazano sposób montażu oraz wymiary niezbędnej tulejki łożyskującej w osi wysokości. Pokazana tulejka ma z jednej strony kołnierz pozwalający na prawidłowe ustawienie tulejki (pod kątem prostym) w stosunku do tubusa co będzie również stabilizować położenie osi pionowej montażu.

Istniejącą plastykową tulejkę w otworze wspornika bocznego należy zastapic tulejką metalową o średnicy pozwalającej na prawidłowe łożyskowanie wzajemne obu tulei.

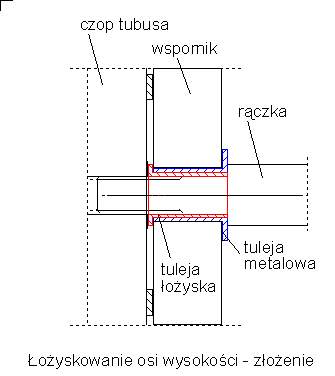

Długość tulejki łożyskującej jest taka, że rączka boczna nie opiera się po wkręceniu o wspornik boczny (dociskając czop tubusa do ścianki wspornika i zwiększając tarcie w osi wysokości) ale opiera się właśnie na tulejce, która ustala położenie rączki (osi wysokości) pod kątem prostym w stosunku do tubusa. Wymiary obu tulejek łożyskujących są tak dobrane, że znikają luzy jakie w naturalny sposób istnieją w fabrycznym montażu.

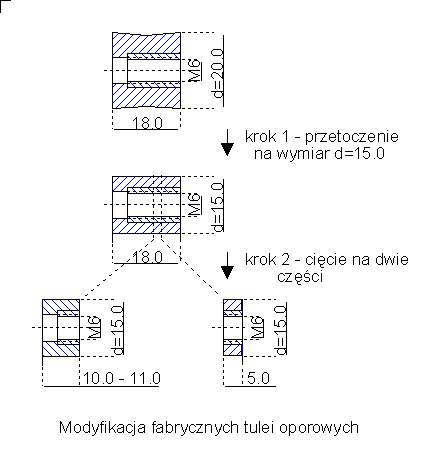

Dla ułatwienia zakładania tubusa na teleskop należy zmodyfikować istniejące fabryczne wsporniki (tulej eoporowe) łożyskujące czop tubusa. Modyfikacja polega po pierwsze na zmniejszeniu ich średnicy (aby nie tarły w trakcie pracy automatycznej o elementy tubusa) oraz na podziale dwóch ze wsporników na dodatkowe 2 części tak jak to pokazuje rysunek. Po podziale dwa mniejsze elementy umieszczone będą na wsporniku pionowym od strony napędu a dwa większe na wsporniku pionowym z drugiej strony.

Ten element konstrukcji nie jest obowiązkowy w przebudowie ale ma wpływ na łatwość zakładania tubusa na montaż bo pozwala na wygodne oparcie tubusa na wspornikach przed wkręceniem kocznych rączek łożyskujących tubus w osi wysokości.
