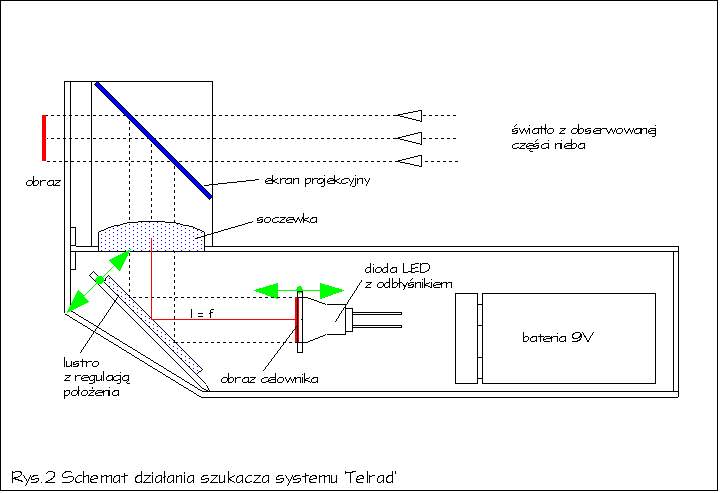

Na rys.2 pokazuję ogólny przekrój urządzenia pomagający zrozumieć zasadę jego działania. Szukacz posiada aktywne źródło światła w formie czerwonej diody LED podświetlające celownik wykonany na kliszy fotograficznej. Obraz celownika jest po odbiciu w ukośnym lustrze skupiony w soczewce i skierowany na ukośną, przeźroczystą płytkę przez którą patrzymy na niebo. Wskutek szczątkowego odbicia światła na płytce powstaje, pozornie w nieskończoności, projekcja celownika na obserwowanym obszarze nieba. Jeśli oś optyczna teleskopu i szukacza są równoległe do siebie wtedy za pomocą szukacza możemy ustawiać teleskop. Równoległość ustawienia obu osi zapewnia regulowane lusterko, ostrość obrazu celownika ustawia się przesuwając diodę z celownikiem. Intensywność obrazu celownika na tle nieba reguluje się potencjometrem.
