Układ AstroPilota jest dość prosty, składa się z 3 układów scalonych, wyświetlacza 7 segmentowego, 5 klawiszy oraz kilku elementów dyskretnych. 'Sercem' Astropilota jest mikrokontroler umożliwiający zaprogramowanie wszystkich funkcji układu. Większość parametrów może być ustawiona programowo. W szczególności, częstotliwość podstawową impulsowania można ustawić z klawiatury pilota, co umożliwia sterowanie pilotem praktycznie każdego montażu (dokładniej, możliwe jest dopasowanie szybkości obrotowej silnika krokowego do przełożnia mechanicznego używanego montażu).

Jeśli zdecydujesz się na wykonanie samodzielne, lub z moją pomocą AstroPilota, otrzymasz bezpłatnie program do sterowania Astropilotem. Jeśli jesteś zainteresowany - proszę o kontakt.

Tu znajdziesz dokumentację opisującą działanie AstroPilota i pozwalającą na samodzielne jego złożenie (Uwaga !, plik samorozpakowujący się 414kB !).

Zdjęcie 3.

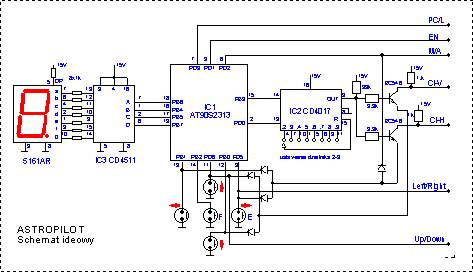

Schemat AstroPilota.
