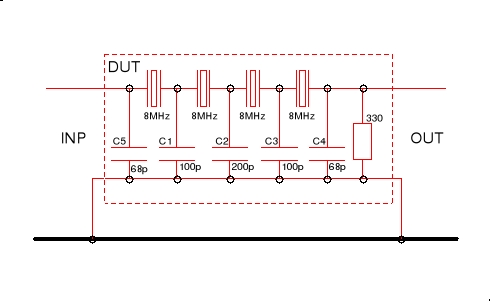

Z posiadanych kilku rezonatorów 8MHz użwanych zwykle do sterowania mikrokontrolerami złożyłem filtr według poniższego schematu (początkowo nie działały w układzie kondensatory C4 i C5).

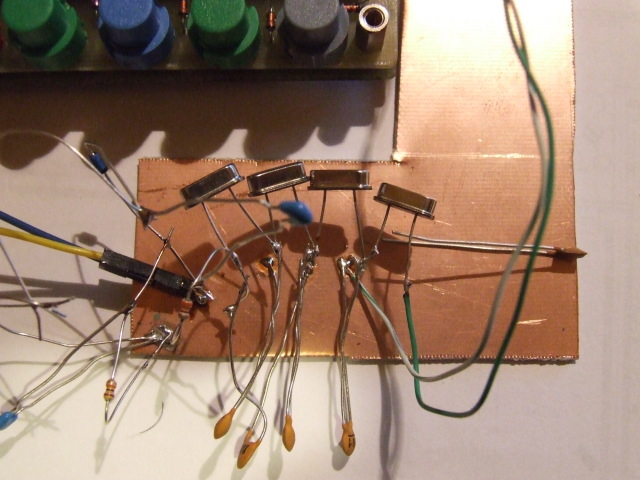

W naturze ten układ wyglądał nieco mniej imponująco ale za to dał się zrobić w kilka minut

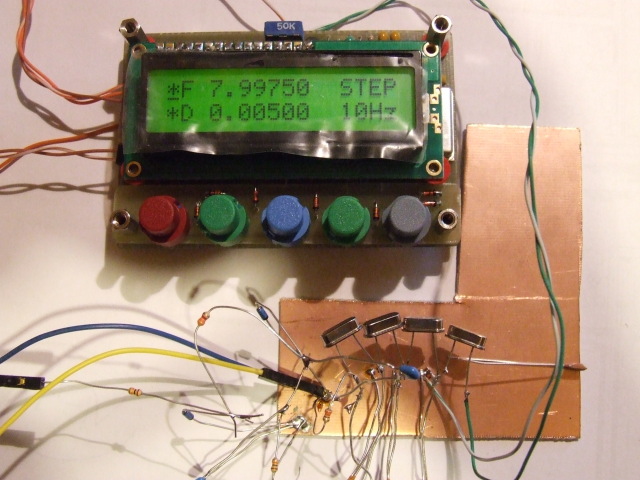

Cały układ pomiarowy z generatorem Tiny DDS oraz detektorem wyglądał następująco.



Jak widać na wyświetlaczu Tiny DDS zakres przestrajania wynosił 5kHz w pobliżu częstotliwości 8MHz a na ekranie oscyloskopu charakterystyka wyglądała następująco:



Na tym i na kolejnych zdjęciach filtra kwarcowego skala to ok. 400Hz na jedną działakę a więc pasmo przenoszenia wynosi ok. 800Hz a więc prawie jak na filtr CW.

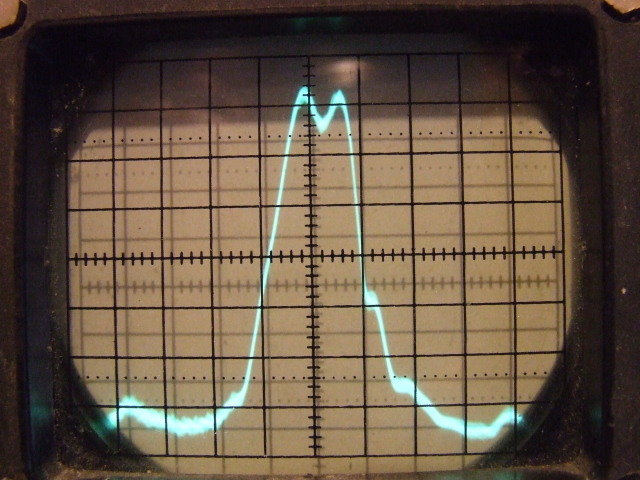

Do pokazanego układu dołączyłem najpierw pojemność C4 co poprawiło charakterystykę filtru z jednej strony:

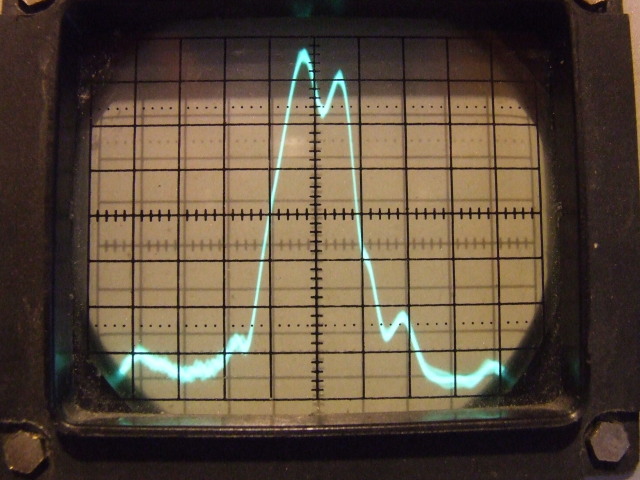

Następnie zastosowałem pojemność C5 co poprawiło charakterystykę z drugiej strony oraz wyrównało charakterystykę w paśmie przenoszenia. Całość prac zajęła mi kilkanaści minut.



Kolejnym moim celem stał się filtr pasmowy zbudowany z dwóch seryjnych obwodów 7x7 typu 459 oraz trzech kondensatorów:

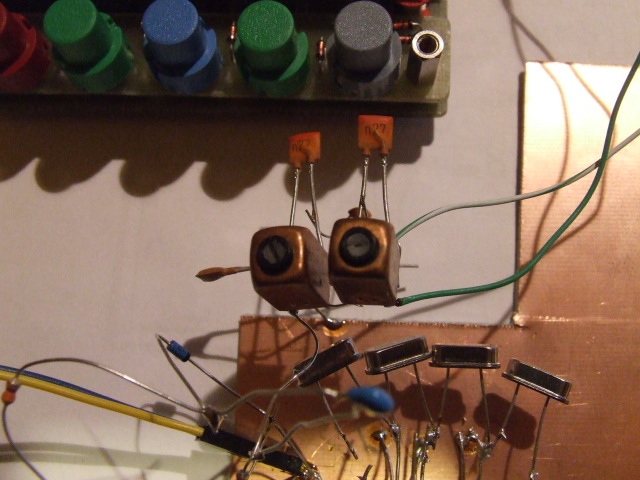

Filtr zmontowałem tuż obok mierzonego wcześniej filtru kwarcowego i użyłem tego samego detektora

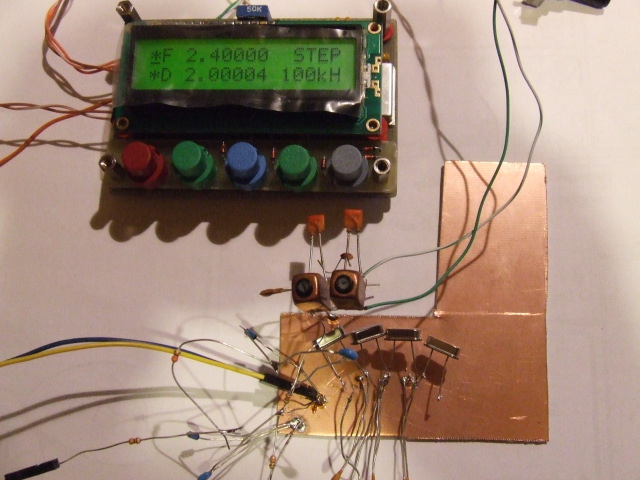

Tym razem częstotliwość startowa to 2.4MHz a pasmo przestrajania generatora pomiarowego to 2MHz.

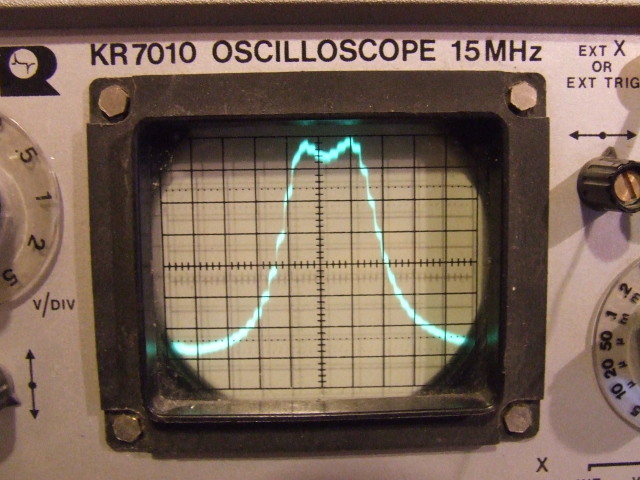

Celowałem na filtr pasmowy dla pasma 3.5MHz ale okazało się, że pasmo przenoszenia wynoszące ok. 400kHz leży nieco niżej bo od ok. 3 do 3.4 MHz
