. Główne elementy koziołka wykonane są ze sklejki, podstawa
jest zrobiona z kawałka 42/42cm i grubości 12mm a elementy ruchome mają

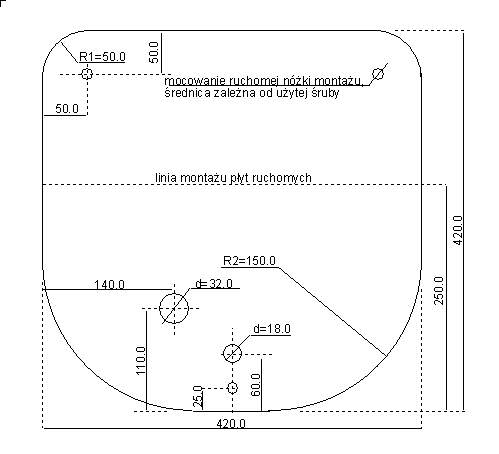

wymiary 20/40 cm i grubość 10mm. Na rysunku podane zostały podstawowe
wymiary i szczegóły podstawy. W podstawie znajdują się trzy otwory na
nóżki poziomujące, otwór 18mm na regulację pochylenia płyt ruchomych oraz
otwór 32mm na śrubę łukową w najniższym swoim położeniu. |
 |
|

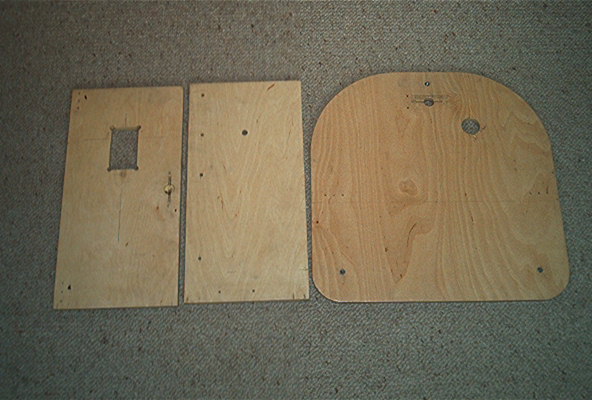

| Zdjęcie pokazuje elementy konstrukcyjne przed złożeniem. wymiary płyt ruchomych zawierają rysunki: płyty 1 oraz płyty 2. W szczególności płyta 1 ma w rogach wycięcia na mechanizm napędowy nawiercone otwory o średnicy 6-8mm ułatwiające wycięcie otworu piłką włosową. Płyty ruchome połączone są ze sobą w dwóch miejscach zawiasami o wymiarach skrzydełka 13/30mm z dwoma otworami. Płyta 1 połączona jest z podstawą za pomocą zawiasów o wymiarach skrzydełka 20/40mm i trzech otworach na śruby mocujące. |  |
|

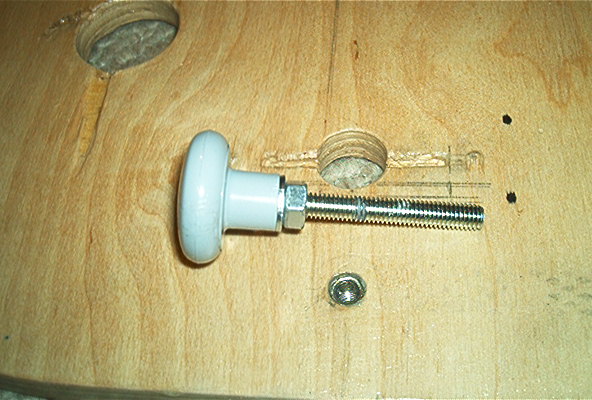

| Podstawa "Koziołka" ma możliwość ustawienia poziomu ponieważ podparta jest w 3 punktach za pomocą regulowaych nóżek wykonanych z plastykowej gałki meblowej oraz śruby M6 znajdującej się w komplecie z gałką. Ponieważ w podstawie wklejone zostały nakrętki (po odcięciu zaślepionej główki) to możliwa jest regulacja poziomu podstawy a zatem całej konstrukcji urządzenia. |  |
|
