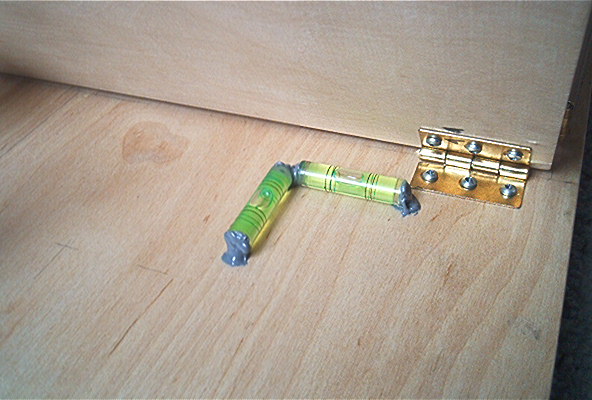

Z prawej strony podstawy pod płytami ruchomymi zamocowane zostały przez wklejenie dwie libelki pod katem prostym względem siebie. Libelki należy wklejać po uprzednim wypoziomowaniu podstawy za pomocą nóżek regulacyjnych i dodatkowej poziomnicy

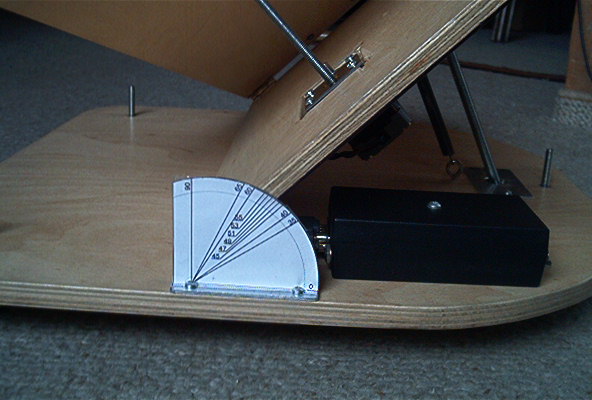

Na zdjęciu widać kątomierz umieszczony z jednej ze stron na podstawie pozwalający na orientacyjne ustawienie pochylenia płyt ruchomych w zależności od szerokości geograficznej miejsca obserwacji. Ten wskaźnik ma znaczenie pomocnicze bowiem dokładną orientację urządzenia po wcześniejszym wypoziomowaniu zapewnia lunetka celownicza.

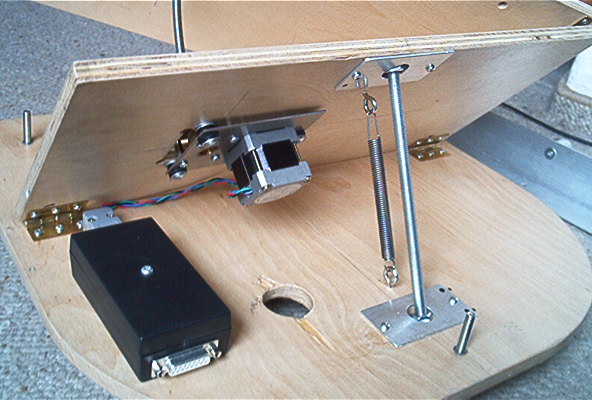

Z lewej strony podstawy, pod płytami ruchomymi zamocowany został sterownik silnika krokowego przez przykręcenie spodu obudowy do podstawy za pomocą 2 wkrętów do drewna.
