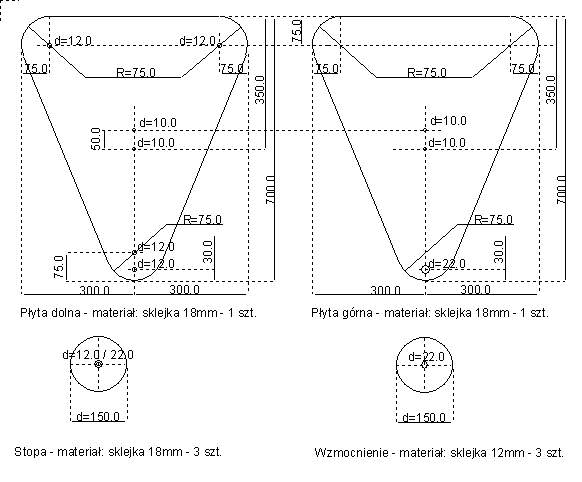

Nowa, powstająca platforma zbudowana jest ze sklejki o grubości 18mm i posiada 3 punkty podparcia. Podstawowe wymiary platformy zostają zachowane (długość 700mm i szerokość strony północnej ok. 600mm).

Do podparcia platformy służą 3 okrągłe stopy wykonane ze sklejki o grubości 18mm. Dodatkowo, podstawa platformy wzmocniona jest od spodu trzema okręgłymi wzmocnieniami ze sklejki o grubości 12mm.

Całkowita waga platformy nie przekroczy 8.0 kg z czego podstawa z mechanizmem napędowym waży ok. 5.5 kg.

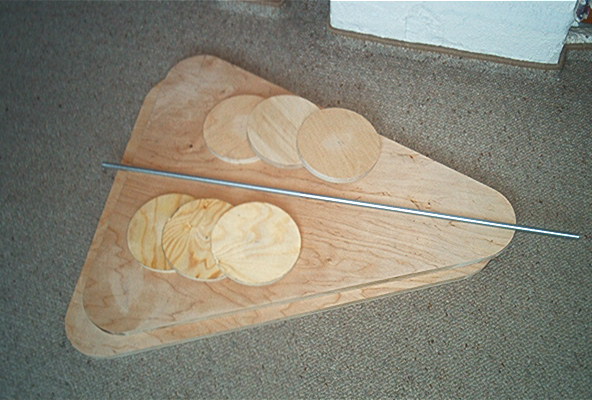

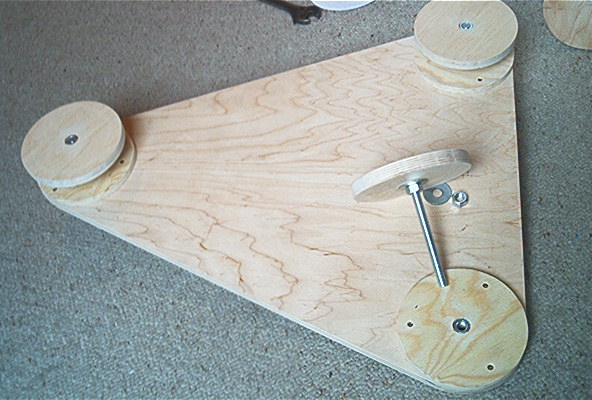

Zdjęcie pokazuje podstawowe elementy z jakich zbudowana jest platforma. Są to dwie płyty ze sklejki o grubości 18mm, 3 koła na stopy ze sklejki o grubości 18mm, 3 koła ze sklejki o grubości 12mm, pręt gwintowany M12 o długości ok. 50cm oraz nie pokazane tu nakrętki i podkładki M12.

Płyty i koła zleciłem do wykonania w najbliższym punkcie 'Zrób sam'. Wykonanie oceniam na 4 w skali 5 punktowej. Wykonanie otworów w kołach i płytach zostawiłem sobie. Wykonanie elementów kosztowało ok. 130 PLN z materiałem.

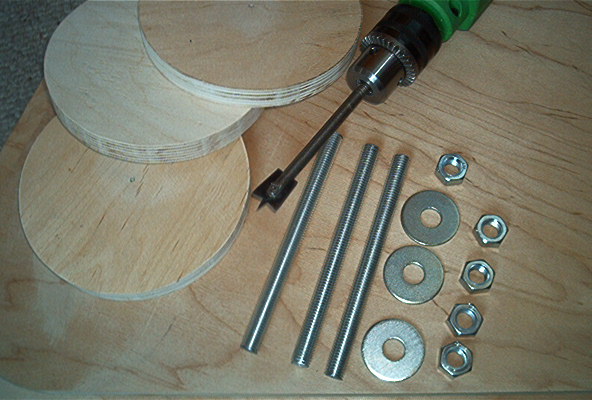

Pierwszym elementem do zrobienia są stopy regulacyjne. Każda stopa to okrągła podstawa ze sklejki 18mm na gwintowanej nodze zrobionej z odcinka śruby M12 o długości 150mm. Do kompletu potrzebne sa jeszcze po dwie nakrętki M12 i podkładka na każdą ze stóp.

W każdym z kół należy wykonać dwustopniowy otwór o średnicy 22.0/12.0mm zaczynając oczywiście od odtworu 22.0mm. Otwór ten powinien mieć głębokość ok. 10mm po to aby schowała się w nim całkowicie nakrętka M12. Nakrętkę tę należy wcisnąć w otwór o średnicy 22mm podczas skręcania stopy.

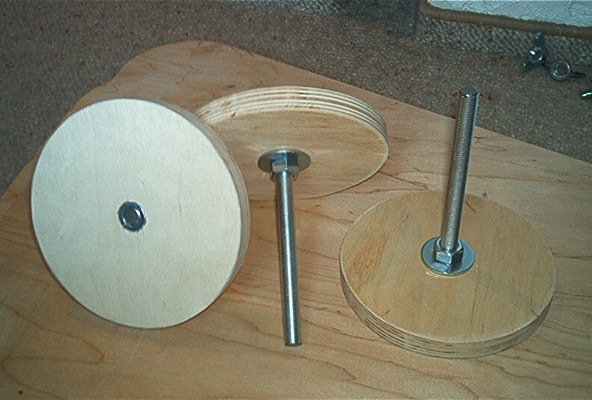

Po skręceniu śrub i wciśnięciu nakrętki w otwór od spodu stopy cała stopa jest gotowa do działania. Na pokazanym zdjęciu widać jedną ze stóp od jej spodniej strony gdzie nakrętka M12 została wciśnięta do środka stopy podczas skręcania śruby,

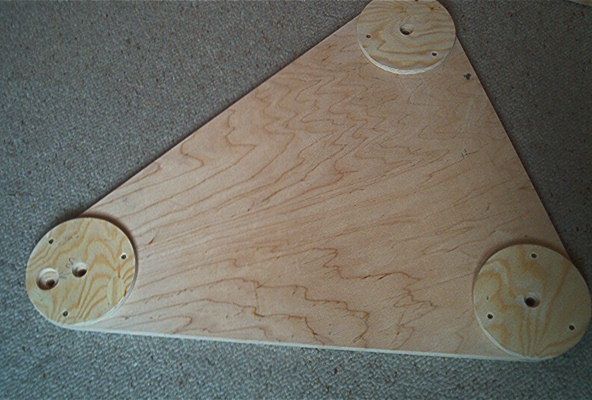

Następnym krokiem w budowie platformy jest wzmocnienie jej podstawy od spodu za pomocą kół wykonanych ze sklejki o średnicy 150mm (promień koła jest identyczny z promieniem zaokrąglenia podstawy platformy). Koła mocowane są do podstawy za pomocą 3 wkrętów do drewna o długości ok. 22-28mm rozmieszczonych co 120 stopni. Rozmieszczenie wkrętów nie jest krytyczne. Istotne jest aby w każdym z kół wykonać wcześniej otwór o średnicy 22mm na nakrętkę M12 w której obracać się będzie regulowana stopa podstawy. Centrycznie z otworem w kole wzmacniającym nalezy wykonać w podstawie otwór na śrubę stopy regulacyjnej o średnicy 12mm.

Dodatkowo w kole wzmacniającym stronę południową należy wykonać otwór na południowy wspornik łożyskujący. Na pokazanym zdjęciu otwór ten ma 30mm średnicy i znajduje się 30mm od brzegu płyty (45mm od środka otworu 12mm). Wewnątrz tego otworu widać przygotowany już w podstawie platformy otwór 12mm na wspornik łożyskujący.

W otworach kół wzmacniających podstawę nalezy osadzić nakrętki M12 podobną metodą jak podczas osadzania ich w stopach regulacyjnych czyli przez wciśnięcie podczas skręcania na śrubie stopy regulacyjnej.

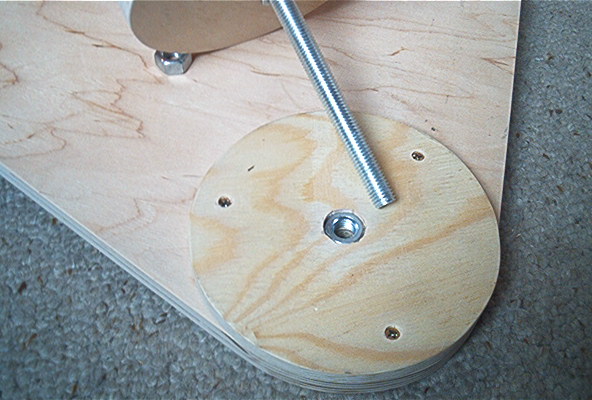

Na pokazanym zdjęciu widać wkręcone już w podstawę 2 stopy regulacyjne oraz nakrętkę M12 osadzoną w trzecim kole wzmacniającym podstawę.

A oto zbliżenie tego szczegółu konstrukcyjnego. Dla pewności można dodatkowo nakrętkę osadzać z odrobiną kleju poxipol.

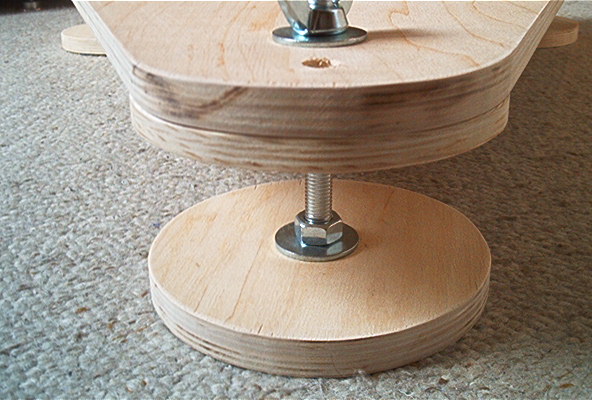

Na zdjęciu widać południową część platformy z osadzoną stopą regulacyjną. Śruba stopy stabilizowana jest w podstawie po wyregulowaniu poziomu za pomocą nakrętki motylkowej M12.

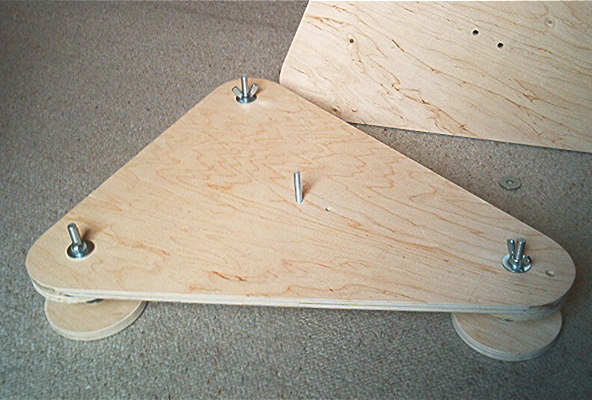

A tak wygląda wykonana już podstawa platformy z regulacją poziomu. W środku podstawy widać otwór o srednicy 10mm na środkową śrubę, która będzie skręcać całą platformę na czas transportu. Na czas transportu stopy regulacyjne można całkowicie wkręcić w ten sposób zmniejszając całkowitą przestrzeń wymaganą przez platformę.

Pierwszy test obciążenia platforma przeszła pod moim własnym ciężarem. 75 kg zniosła gładko. Ugięcie płyty podstawy jest pod takim obciażeniem minimalne więc teleskopy o wadze do 30kg nie będą stanowić problemu.
