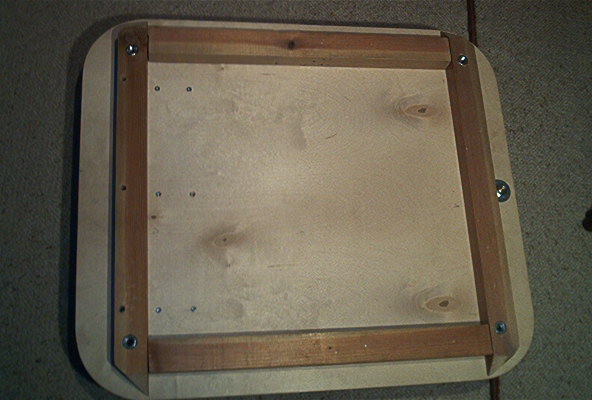

Podstawa platformy została wzmocniona usztywniającymi belkami poprzecznymi o wymiarach 30/50mm. W narożnikach wzmocnień widać nakrętki M12 służące do mocowania stóp regulujących wysokośc i poziom platformy. Wzmocnienia przykręcone są od spodu podstawy za pomocą kilku wkrętów do drewna o długości ok. 20mm.

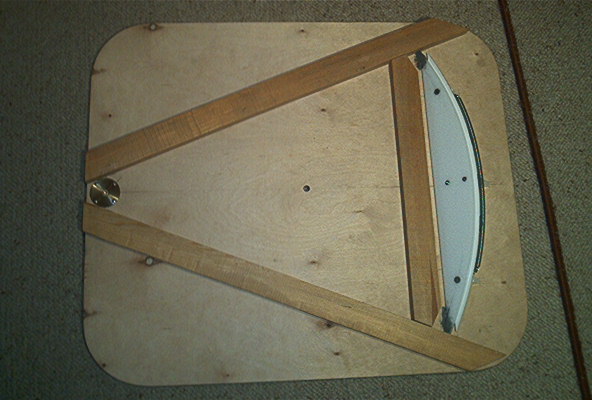

Górna, ruchoma część platformy została wzmocniona od spodu belkami o rozmiarach 15/40mm. Belki wzmacniające umieszczone są na planie trójkąta bo płyta górna podparta jest w 3 punktach. Wzmocnienia przykręcone są od spodu płyty ruchomej za pomocą kilku wkrętów do drewna o długości ok. 20mm.

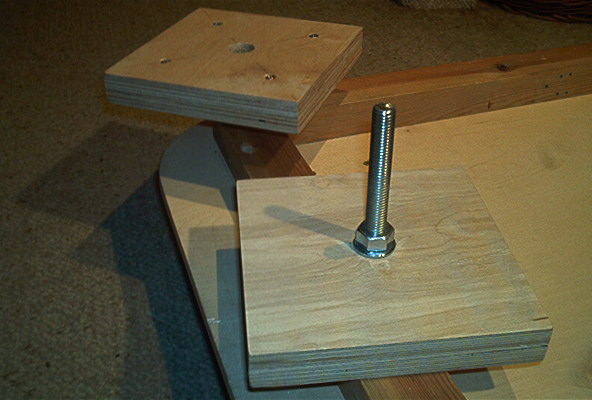

Stopa platformy wykonana jest z dwóch kawałków sklejki o wymiarach 150/150/12mm skręconych razem czterema wkrętami do drewna o długości ok. 40mm. W jednym z kawałków należy wywiercić otwór o średnicy 20mm a w drugim o średnicy 12mm. W wykonane otwory należy wstawić śrubę M12 o długości 100mm w taki sposób aby łeb śruby po dokręceniu jej nakrętką schował się całkowicie w dolnej części (tej z otworem 20mm).

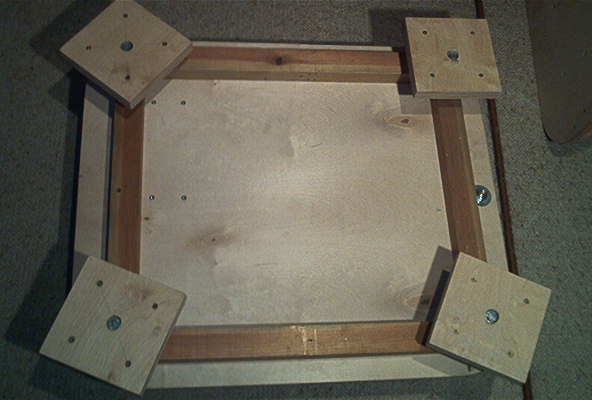

Platforma ma 4 stopy wporcze/regulacyjne, które po ustawieniu montażu będą blokowane na podstawie platformy za pomocą nakrętek motylkowych M12..

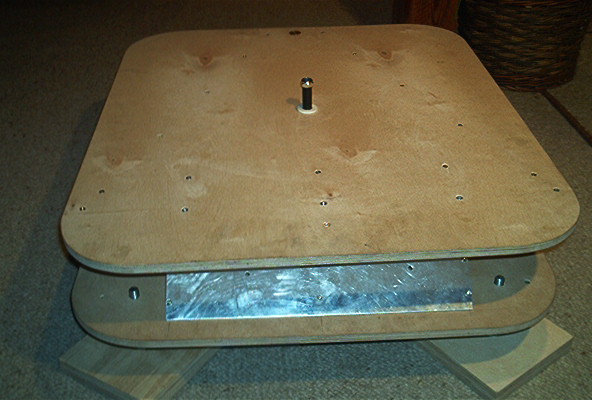

W górnej części platformy wykonany został centralnie otwór o średnicy 10mm przez który przechodzi oryginalna śruba centrująca dla podstawy Synty W ten sposób możliwe będzie swobodne obracanie telskopu stojącego na platformie wokół osi Az.

Z prawej i lewej strony podstawy widoczne są przechodzące przez podstawę śruby stóp regulacyjnych, które dokręcane będą po regulacji nakrętkami motylkowymi.
