Niniejszy opis dotyczy adaptacji wyświetlaczy typu PC1602V (Powertrip) lub OM16226 (Okular) do zastosowania zamiast wyświetlaczy typu SSC2B16ULGY.

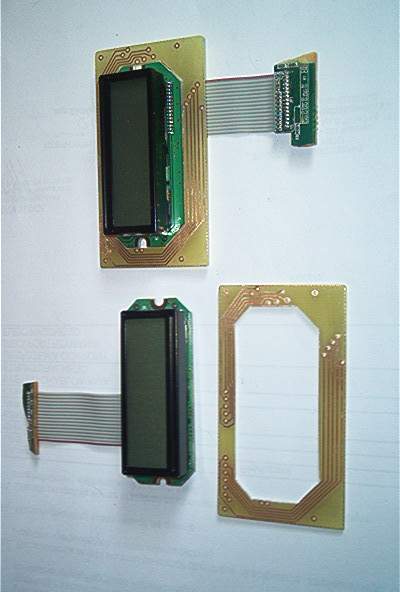

Adaptacja polega na osadzeniu wyświetlaczy PC1602V lub OM16226 w płytce przejściowej zapewniającej zarówno odpowiednie dopasowanie mechaniczne jak i odpowiednie połączenie elektryczne. Płytka adaptacyjna umożliwia wstawienie nowego układu LCD w istniejącą płytkę drukowana procesora sygnału. Jedyną konsekwencją takiej zamiany, poza oczywiście koniecznością wykonania płytki przejściowej, jest zmiana atrapy ze względu na nieco mniejsze wymiary ekranu wyświetlacza.

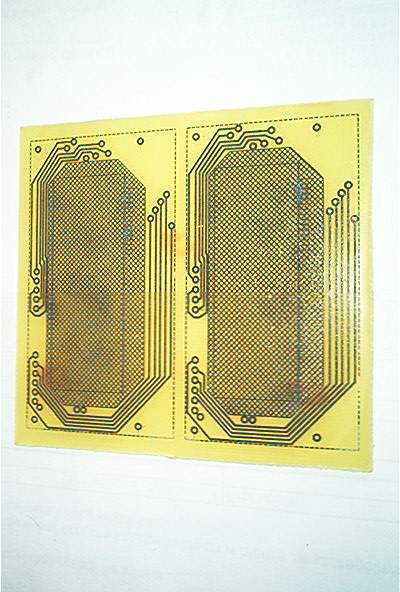

Płytka drukowana wykonana jest z laminatu jednostronnie miedziowanego o grubości 1.5mm. Płytkę można zrobić metodą termotransferową. Rysunek druku płytki oraz rysunek montażowy znajduje się w załączonym pliku.

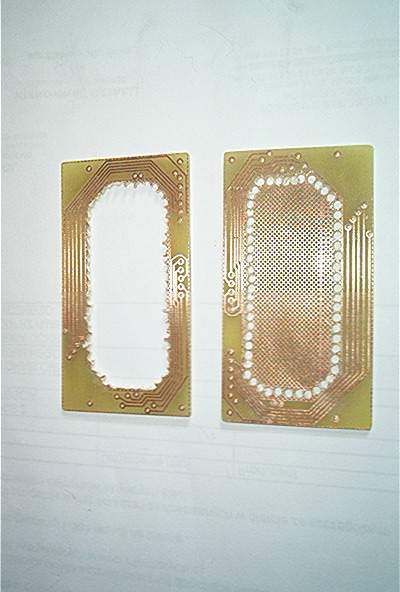

Pokazany na zdjęciu i rysunkach płytki obszar zakreskowany należy usunąć robiąc miejsce na układy LCD. Najlepiej jest zrobić to nawiercając obszar do usunięcia od wewnątrz a następnie dopiłowując kształt części usuniętej do kształtu wyświetlacza

Po dopasowaniu płytki przejściowej do wyświetlacza należy go wstawić do środka płytki adaptacyjnej w taki sposób aby druk zwrócony był w tą samą stronę co wyświetlacz a następnie należy umieścić w kilku punktach styku wyświetlacza i płytki adaptacyjnej krople kleju szybkowiążącego np. poxipol-u w celu wstępnego poąaczenia wyświetlacza z płytką.

Do połączeń elektrycznych wykorzystana zostanie istniejąca taśma przyłączeniowa, którą należy zachować nie skracając a najlepiej wylutowując z zacisku a następnie rozdzielając na poszczególne przewody.

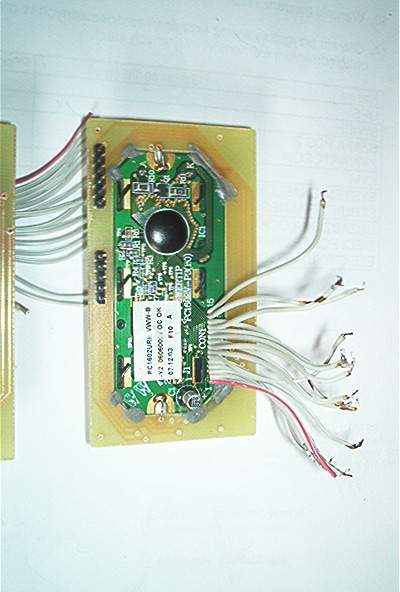

Bardzo istotną sprawą jest podłączenie złoconych, łukowatych pól masy wyświetlacza do styków na płytce leżących w bezpośredniej bliskości tych pól co usztywnia konstrukcję ale też pozwala na pozostawienie przewodu masy z wyświetlacza (przewód z czerownym paskiem) bez podłączenia. Na pokazanym zdjęciu widać na dole i u góry płytki wyświetlacza połączenia masy prowadzone z łukowatych złoconych pól masy. U góry płytki należy też wykonać zworę masy do styku zewnętrznego płytki przejściowej. Sposób umieszczenia zwor pokazuje rysunek montażowy płytki. W płytkę należy wlutować również dwa zespoły styków połączeniowych (6 pinów i 5 pinów) do płytki procesora sygnału.

Uwaga: Próba uruchomienia wyświetlacza bez wykonanego połączenia masy (zwora) może zakończyć się uszkodzeniem wyświetlacza.

Styki dla przewodów podłączeniowych są tak rozmieszczone, że można je układać w kolejności jeden obok drugiego. Przewód od styku nr 1 na płytce wyświetlacza prowadzący od masy i oznakowany czerwonym paskiem może być ucięty pod warunkiem prawidłowego podłączenia masy wyświetlacza za pomocą zestawu zwor.

Widoczna na zdjęciu grupa obciętych i nie dołączonych czterech przewodów z wyświetlacza jest to grupa sygnałów sterujących nie wymagana do prawidłowego działania wyświetlacza w procesorze sygnału.

Po wykonaniu połączeń elektrycznych należy sprawdzić jeszcze raz czy masa wyświetlacza dołączona jest do styku masy (pierwszy od góry pin na prawym widoku) a następnie należy sprawdzić działanie wyświetlacza wkładając go najlepiej do uruchomionego i sprawdzonego wczesniej procesora sygnału. Prawidłowo zmontowany układ działa od razu bez problermu.

Jeśli test działania LCD wypadnie pozytywnie to należy dodatkowo skleić wyświetlacz z płytką przejściową w sposób trwały klejem poxipol.

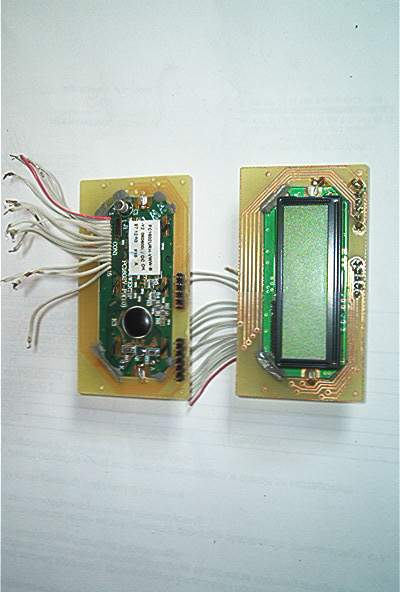

Nowy układ LCD działa w płytce procesora sygnału po włożeniu styków połączeniowych do gniazda. Ponieważ jednak gniazdo na płytce ma 16 styków a nowy układ LCD ma 15 pinów to istnieją dwie kombinacje w jakich można obie płytki zestawić. Poprawną kombinacją jest ta, gdzie pierwszy styk z lewej strony ukladu LCD wchodzi w najbardziej na lewo położony otwór gniazda. Aby uniknąć pomyłki można wlutować w płutkę procesora złacze 15 pinowe zamiast złącza 16 pinowego lub zaślepić styk 16 złącza na płytce procesora (jest to styk umieszczony najbardziej z prawej strony złącza).

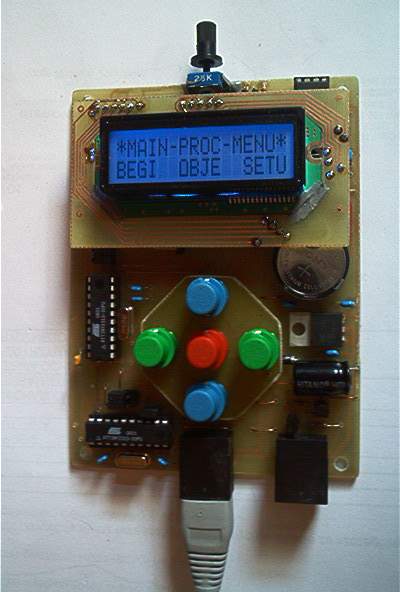

W nowym ukladzie LCD działa również podświetlenie w kolorze niebieskim.

Ze względu na mniejsze rozmiary nowego ukladu LCD należy wykonać inną atrapę z mniejszym otworem na ekran wyświetlacza.
