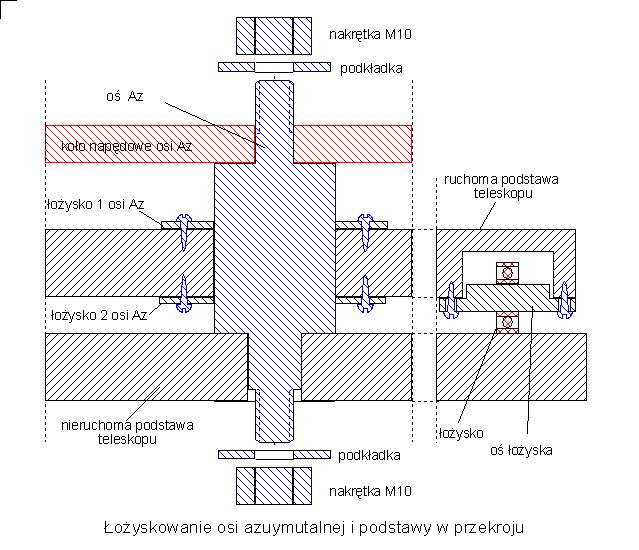

.Łożyskowanie osi
azymutalnej jest połączone z odpowiednim łożyskowaniem ruchomej części
podstawy teleskopu względem części nieruchomej. Oś azymutalna połączona
jest na sztywno z nieruchomą podstawą i jednocześnie stanowi punkt podparcia
dla koła napędowego w tej osi. Średnica tej osi musi być odpowiednio duża
aby zapewnić sztywność całej konstrukcji. Ruchoma część podstawy teleskopu
łożyskowana jest za pomocą dwóch pierścieni metalowych przykręconych z
obu stron poszerzonego otworu w podstawie. Otwór ten ma w oryginalnej
konstrukcji 14mm średnicy i aby go powiększyć do rozmiaru 32mm należy
najpierw wypełnić go mieszaniną kleju poxipol i skrawków papieru lub trocin.
Po stwardnieniu kleju należy wyznaczyć starannie środek otworu i następnie
użyć wiertła do drewna o rozmiarze 32mm (takie wiertło składa się z trzpienia
i zmiennych końcówek). Ponieważ płyta podstawy wykonana jest z płyty wiórowej
to niezbędne jest zastosowanie co najmniej jednego metalowego pierścienia
łożyskującego tą oś. |
|

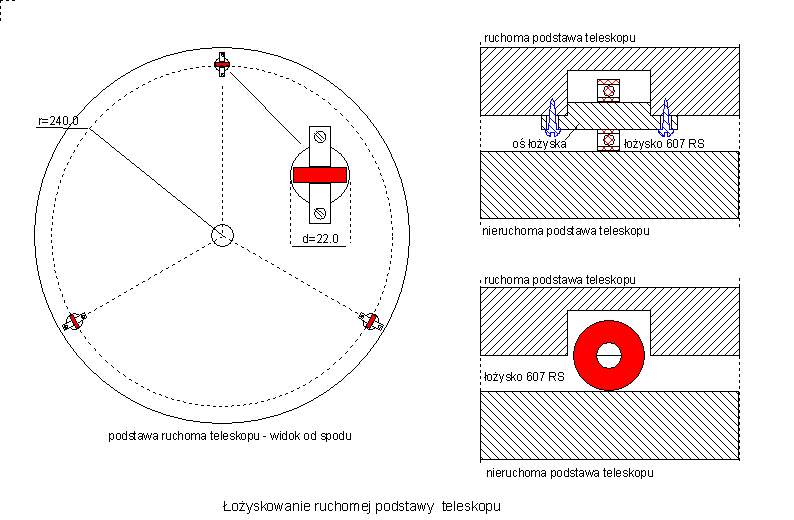

| W konstrukcji fabrycznej
część ruchoma podstawy teleskopu suwa się po części nieruchomej po teflonowych
podkładkach mocowanych do części nieruchomej. Elementy te należy ostrożnie
zdemontować odklejając od płyty. Łożyskowanie części podstawy względem siebie
musi być możliwie bezoporowe co najlepiej uzyskać można dzięki łożyskowaniu
w 3 punktach na obwodzie za pomocą łożysk typu 607RS. Same łożyska mocowane
są od spodu do ruchomej części podstawy za pomocą osi z podfrezowaniem z
obu stron. Podfrezowanie to umożliwia 'zanurzenie' osi łożysk w otwory wykonane
w ruchomej podstawie teleskopu. Otwory te rozmieszczone są na obwodzie podstawy
co 120 stopni i wykonane są za pomocą opisanego wcześniej wiertła do drewna
ze zmiennymi końcówkami. Otwory pod łożyska można, podobnie jak wszystkie
otwory wykonywane w płytach, zabezpieczyć przed wilgocią smarując powierzchnie
otworów cienką warstwą kleju poxipol, który po stwardnieniu stanowił będzie
odpowiednik laminatu kryjącego powierzchnię płyty. |
|

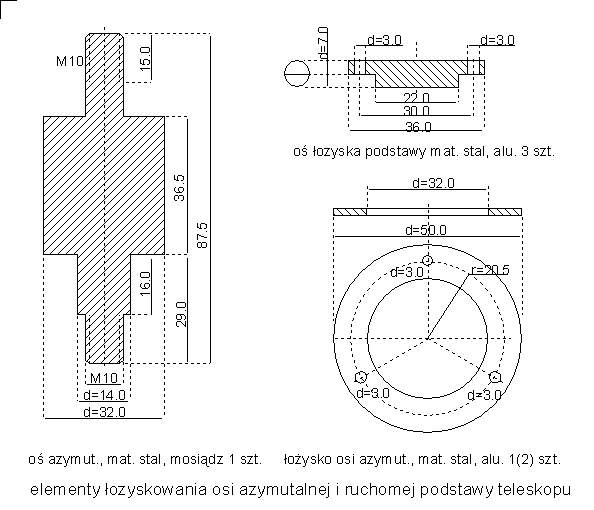

| Do wykonania elementów
łożyskowania najlepiej użyć stali nierdzewnej lub mosiądzu na osie oraz
aluminium lub tworzywa sztucznego na pierścienie łożyskujące główną oś azymutalną.
Do prawidłowego łożyskowania osi azymutalnej niezbędny jest co najmniej
jeden pierścień mocowany na górnej powierzchni płyty ruchomej. Osie łożysk
oraz pierścienie osi azymutalnej mocowane są do podstawy za pomocą wkrętów
do drewna o długości gwintu ok. 12mm, średnicy maksymalnej ok. 3mm i średnicy
łba ok. 5mm. |
|
