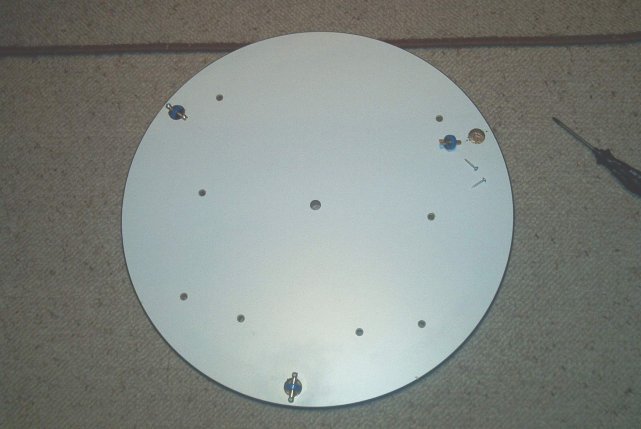

Właściwe łożyskowanie w osi Az należy zacząć od łożyskowania ruchu części ruchomej podstawy względem części nieruchomej. Zgodnie z założeniami realizowane jest to za pomocą 3 łożysk rozmieszczonych co 120 stopni na obwodzie ruchomej części podstawy od jej spodniej części. Ten system łożyskowania stosowany był w poprzedniej wersji napędu teleskopu i tu zostanie jedynie przytoczony.

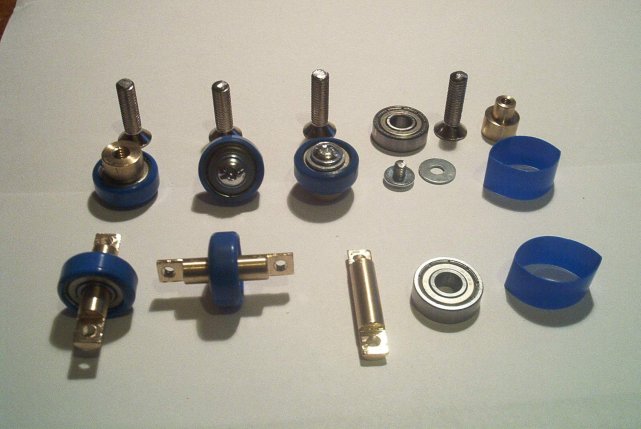

Elementy do łożyskowania pokazane zostały na zdjeciu w dolnym rzędzie. Płynny ruch części ruchomej odbywa się na 3 łożyskach typu 607 z osią o średnicy 7mm.

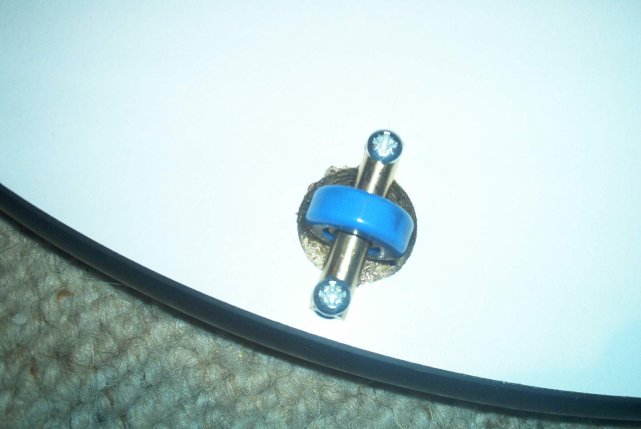

Oś łożyska ma nacięcia pozwlalające na zanurzenie w otwór wywiercony w spodniej części podstawy ruchomej teleskopu. Pokazane łożysko zostało osłonięte koszulką termokurczliwą ale w nowej wersji napędu zrezygnowałem z tego szczegółu.

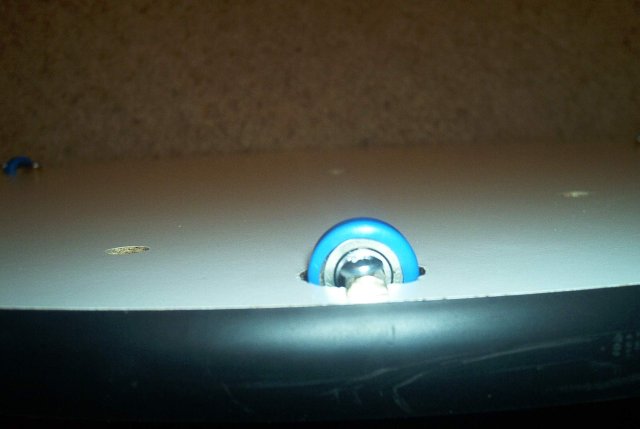

Oś łożyska umieszczona jest na promieniu koła podstawy co zapewnia, ze łożysko będzie się równomiernie toczyć po podstawie
Ponieważ podstawa osadzona jest na 3 łożyskach to zawsze zapewniony jest kontakt każdego z łożysk z podstawą.
